Le soufflet de demi-arbre arrière gauche de certains modèles Tahoe, Suburban, Yukon et Escalade 2021-2025 peut présenter des fuites ou être endommagé. Le dommage peut avoir été causé par un mauvais acheminement du capteur d’usure de plaquette de frein, qui est entré en contact avec le soufflet de demi-arbre (Fig. 11).
Fig. 11
CONSEIL : seul l’étrier de frein arrière gauche est équipé d’un capteur d’usure de plaquette de frein à disque.

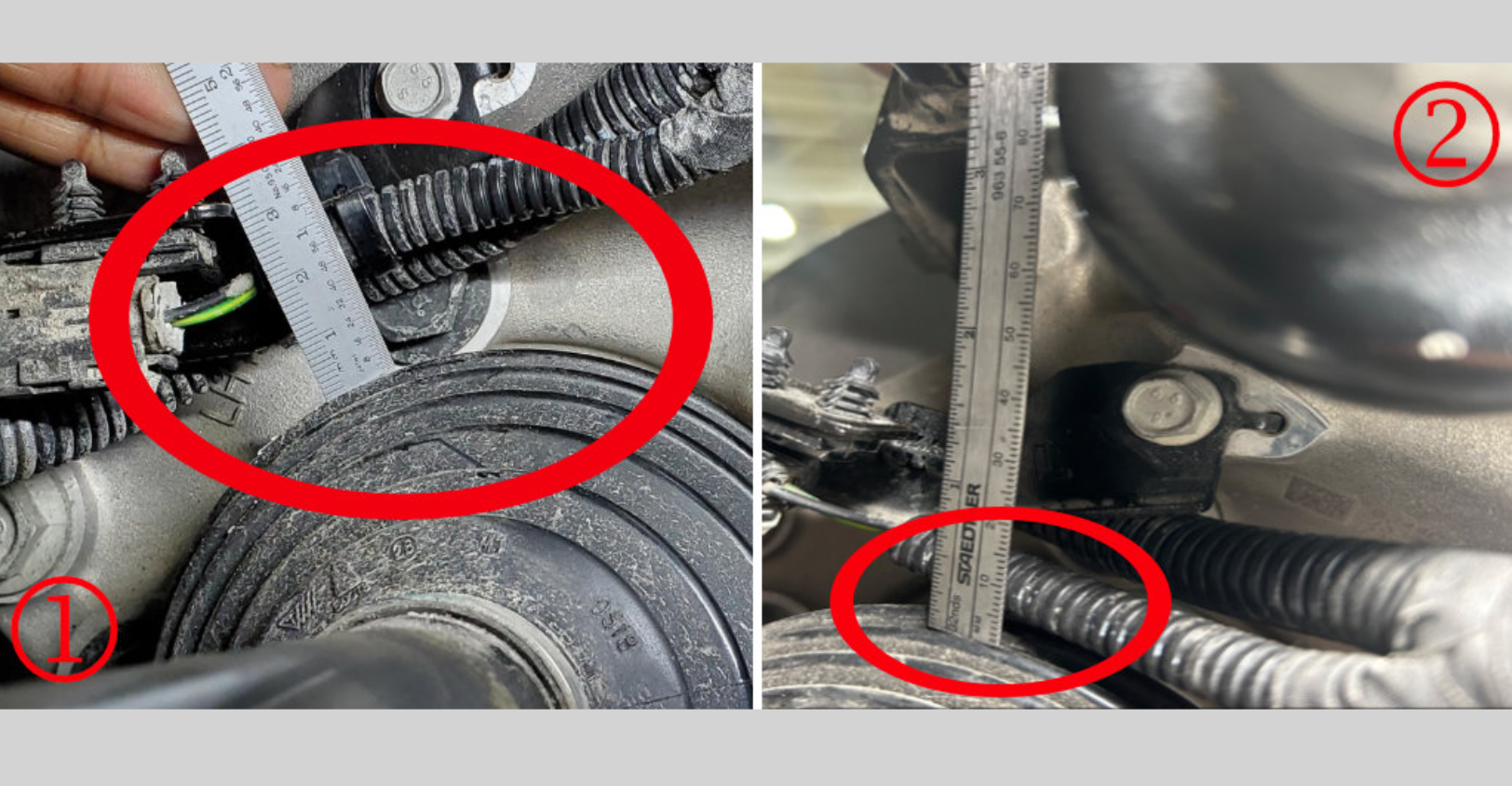

Vérifier le dégagement entre le joint extérieur du demi-arbre et le faisceau de câbles. Le jeu doit être supérieur à 10 mm (Fig. 12, n° 1). Si le jeu est inférieur à 10 mm (Fig. 12, n° 2), installer le support révisé disponible. Le nouveau support redirigera le capteur d’usure de plaquette de frein afin qu’il se trouve à plus de 10 mm du soufflet de demi-arbre.
Fig. 12

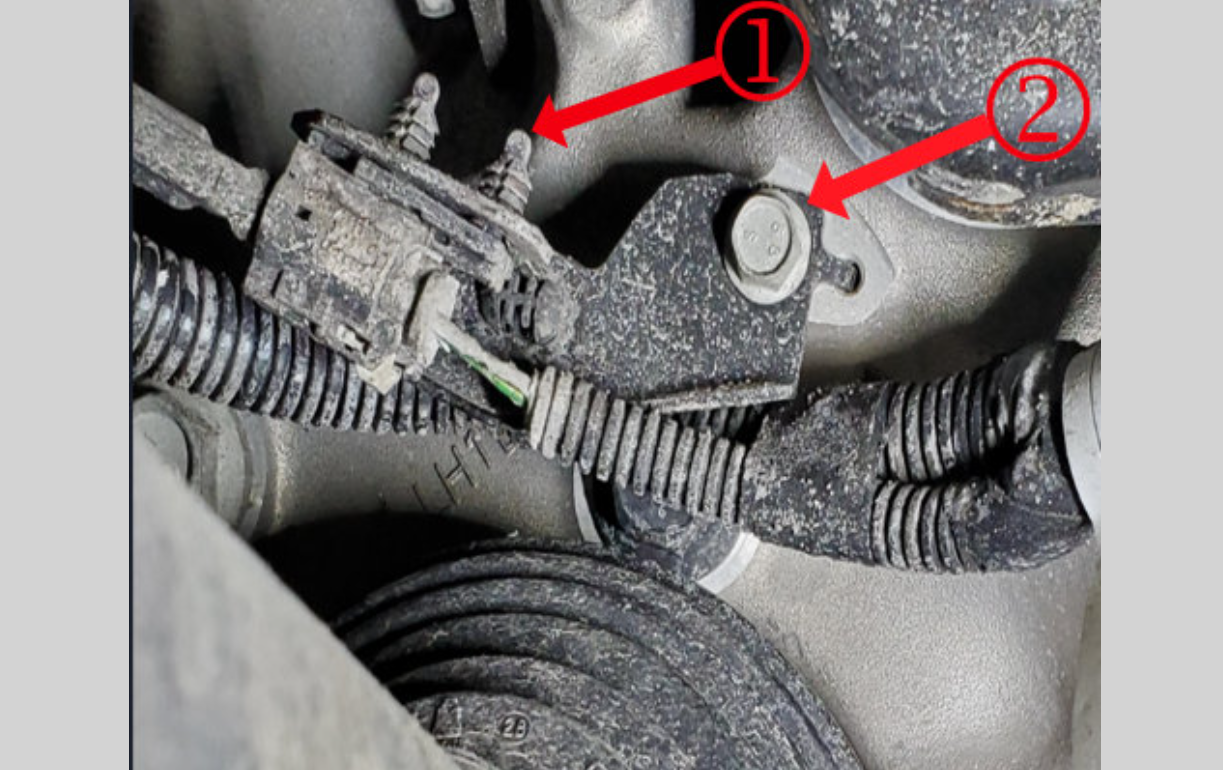

Se reporter à la section Remplacement du capteur d’usure de plaquette de frein dans les informations d’entretien appropriées pour obtenir des instructions sur l’accès au support du capteur d’usure de plaquette de frein arrière gauche. Retirer le connecteur et le boulon du support (Fig. 13) et retirer le ruban adhésif autour du faisceau de câbles.
Fig. 13

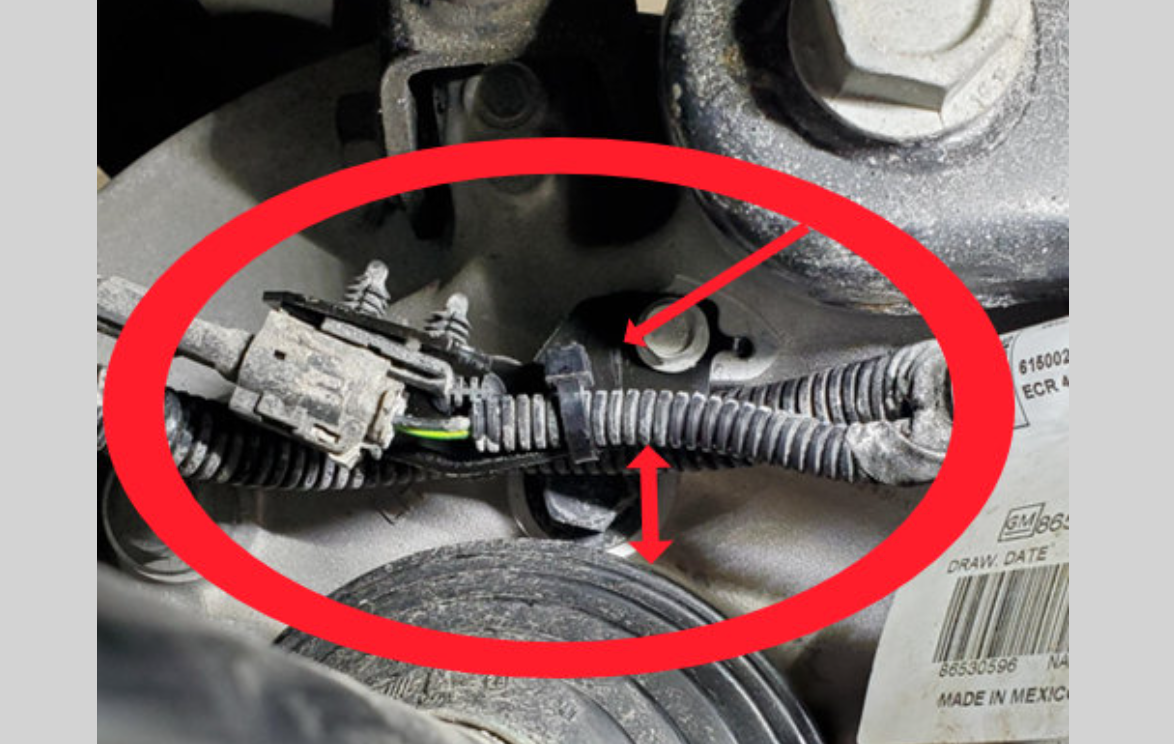

Après avoir installé le nouveau support, insérer une attache dans le trou du support et autour du faisceau de câbles. La boucle de la sangle d’attache doit être positionnée au-dessus du faisceau de câbles (Fig. 14).
Fig. 14
Pour obtenir de plus amples renseignements et les numéros de pièce, se reporter au bulletin 25-NA-109.
– Merci à Mike Waszczenko
